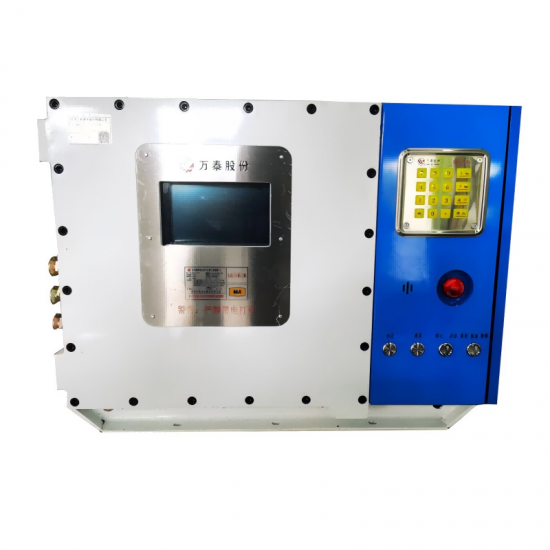

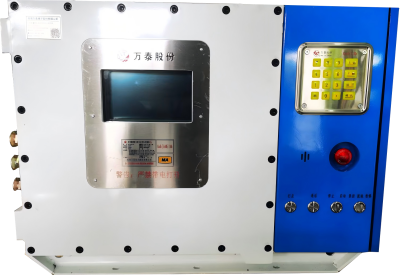

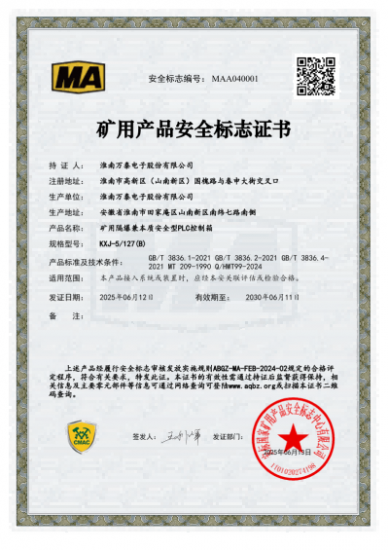

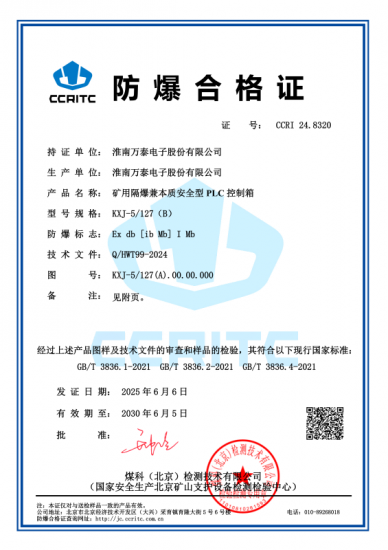

Взрывозащищенный и искробезопасный шкаф управления ПЛК для горнодобывающей промышленности

1 、 я Введение

Взрывозащищенный и искробезопасный шкаф управления ПЛК KXJ-5/127(B) для горнодобывающей промышленности (далее именуемый «шкаф управления») в основном используется для систематического управления электромеханическим оборудованием с многомоторными приводами в подземных угольных шахтах, где существует опасность взрыва метана и угольной пыли. Он предназначен для полностью автоматического управления системами привода лебедок или канатных лебедок, а также системами защиты ремней.

2 、 Основные технические параметры

2.1 Источник питания

Номинальное рабочее напряжение: переменный ток 127 В;

Входная кажущаяся мощность: ≤ 200 ВА.

2.2 Выходная мощность

• 1 канал искробезопасного выходного напряжения постоянного тока 24 В;
• 1 канал искробезопасного выходного напряжения постоянного тока 18 В;
• 1 канал искробезопасного выходного напряжения постоянного тока 12 В.

2.3 Вес ： ≤ 120 кг

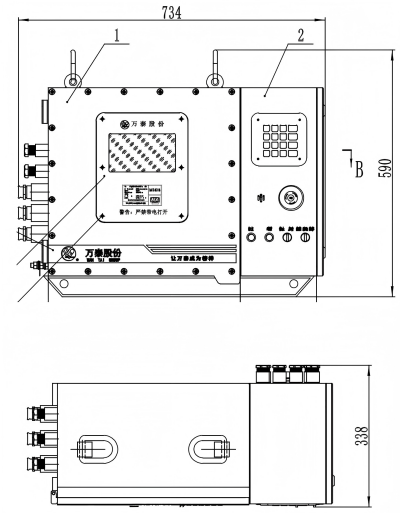

Размер 2.4: 734 x 338 x 590 (мм)

3. Характеристики передачи

3.1 Входной сигнал

• Цифровые (сухие контакты) сигналы: 22 канала, сопротивление в открытом состоянии ≤10,5 кОм, сопротивление в закрытом состоянии >100 кОм.
• Аналоговые сигналы напряжения (0~5 В): 1 канал.
• Аналоговые токовые сигналы (4~20 мА): 8 каналов.

3.2 Выходной сигнал

• Цифровые (сухие контакты) сигналы: 16 каналов, сопротивление в открытом состоянии ≤10,5 кОм, сопротивление в закрытом состоянии >100 кОм.
• Аналоговые токовые сигналы (4~20 мА): 2 канала.

3.3 Интерфейс RS485

• Количество интерфейсов: 1 канал.
• Режим передачи: RS485.
• Скорость передачи: 9600 бит/с.
• Дальность передачи: 50 м (с использованием кабеля MYQ с одножильным сечением 1,0 мм²).

3.4 Электрический интерфейс Ethernet

• Количество интерфейсов: 6 каналов.
• Режим передачи: TCP/IP Ethernet.
• Скорость передачи данных: 10/100/1000 Мбит/с (автоматическая адаптация).
• Максимальная дальность передачи: 10 м.

3.5 Передача данных по оптическому интерфейсу Ethernet

• Количество интерфейсов: 2 порта Gigabit SFP.
• Режим передачи: TCP/IP Ethernet.
• Скорость передачи: 10/100/1000 Мбит/с, автоматическая адаптация.
• Мощность оптического сигнала: (-10~10) дБм (1310 нм, одномодовое волокно).
• Чувствительность оптического приема: -20 дБм (1310 нм, одномодовое волокно).
• Максимальная дальность передачи: 10 км (с использованием оптического кабеля MGXTSV с коэффициентом затухания 0,5 дБ/км).

4. Основные функции

4.1 Он обладает искробезопасным выходным напряжением, возможностью передачи сигнала по протоколу 485 и передачей сигнала по Ethernet.

4.2 Он выполняет функцию сбора как цифровых, так и аналоговых сигналов.

4.3 Оно обладает возможностью программируемого управления.

4.4 Включает в себя функции вызова и сигнализации (аудиосвязь и тональная сигнализация).

5. Искробезопасные параметры

5.1 Один источник питания с выходным напряжением 12 В: Uo: 12,1 В, Io: 1,3 А, Co: 22 мкФ, Lo: 0,1 мГн;

5.2 Один источник питания с выходным напряжением 18 В: Uo: 18,5 В, Io: 1,0 А, Co: 2,2 мкФ, Lo: 0,1 мГн;

5.3 Один источник питания с выходным напряжением 24 В: Uo: 24,5 В, Io: 0,5 А, Co: 1,0 мкФ, Lo: 0,1 мГн;

5.4 Один выход RS485: Uo: 6,6 В, Io: 11,2 мА, Co: 15 мкФ, Lo: 45 мГн.
