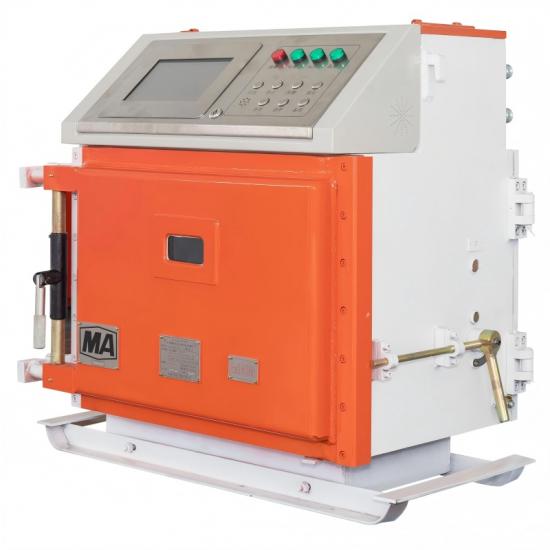

Взрывозащищенный и искробезопасный электрощит управления KXJ1-20/1140(660) для горнодобывающей промышленности. Это устройство подходит для работы в суровых условиях, где происходят взрывы газа и угольной пыли в подземных угольных шахтах, и служит универсальным устройством управления для различного управляемого оборудования под землей.
марка:
WANTAIпункт №.:
KXJ1-20/1140(660)оплата:
T/Tпроисхождение продукта:
Chinaцвет:
Blue&White&Orangeпорт доставки:
ShanghaiВремя выполнения：
60 Daysмасса：
5000001. Введение
Взрывозащищенный и искробезопасный электрощит управления KXJ1-20/1140(660) для горнодобывающей промышленности. Это устройство подходит для работы в суровых условиях, где происходят взрывы газа и угольной пыли в подземных угольных шахтах, и служит универсальным устройством управления для различного управляемого оборудования под землей.
2. Основные технические параметры
2.1 Источник питания
Входное напряжение: переменный ток 1140 В / 660 В, 75% Ue ~ 110% Ue.
Искробезопасная выходная мощность:
DC 24,5 В / 0,5 А (3 канала)
DC 18,5 В / 1 А (1 канал)
DC 12,5 В / 1,3 А (1 канал)
Выход импульсного источника питания: DC 24 В / 4,5 А (1 канал).
Рабочий цикл: Непрерывный режим работы.
2.2 Интерфейсы связи
Порты Ethernet:
1) Количество: 2 гигабитных оптических порта, 8 гигабитных электрических портов.
2) Режим передачи: Полнодуплексная оптическая передача сигнала TCP/IP.
3) Скорость передачи: 100 Мбит/с / 1000 Мбит/с с автоматической адаптацией.
4) Мощность передаваемого оптического сигнала: от -6 дБм до 0 дБм (длина волны: 1310 нм).
Коммуникационные порты RS485:
1) Количество: 2 канала.
2) Режим передачи: Ведущий-Ведомый RS485.
3) Скорость передачи: 9600 бит/с, 19200 бит/с и т. д.
4) Рабочее напряжение сигнала (пиковое): 2 В ~ 9 В.
5) Рабочий ток сигнала (пиковый): ≤ 75 мА.
2.3 Ввод/вывод
Цифровые сигналы:
1) 60 каналов входных сигналов пассивного контакта (сухого контакта).
2) 24 канала выходных сигналов пассивного контакта (сухого контакта).
Аналоговые сигналы:
1) 8 каналов аналоговых входных сигналов.
2) 2 канала аналоговых выходных сигналов.
3) 8 каналов входных сигналов датчика температуры PT100.
Внутренние модули блока управления:
Блок управления содержит следующие встроенные модули:
Модуль CPU1511: 1 шт.
Модуль ЦП SR60: 1 шт.
Модуль расширения DE16: 1 шт.
Модуль расширения DE08: 1 шт.
Модуль расширения AE08: 1 шт.
Модуль расширения AQ02: 1 шт.
Сигнальная плата CM01: 1 шт.
Модуль сбора данных: 1 шт.
3. Внешний вид и структурные характеристики
3.1 Взрывозащищенный тип
Взрывозащищенный и искробезопасный тип для горнодобывающей промышленности.
3.2 Взрывозащитная маркировка
Ex d[ib]I Mb.

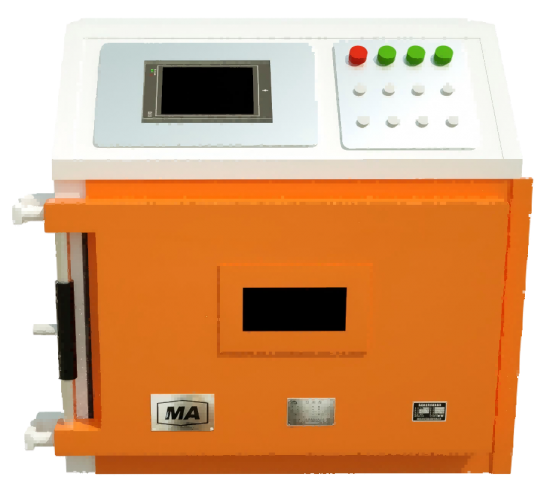

3.3 Внешний вид и структура изделия
Внешняя конструкция блока управления разделена на искробезопасную рабочую камеру, взрывозащищенную камеру, искробезопасную камеру для проводки и внешние кабельные вводы.
Размер: 874 x 865 x 635 (мм)
Масса: ≤500 кг
