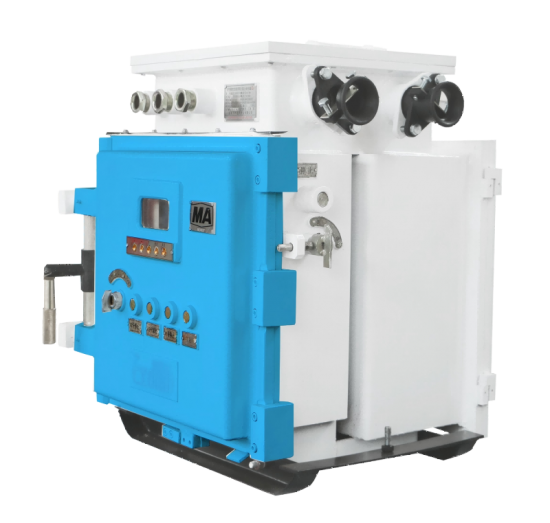

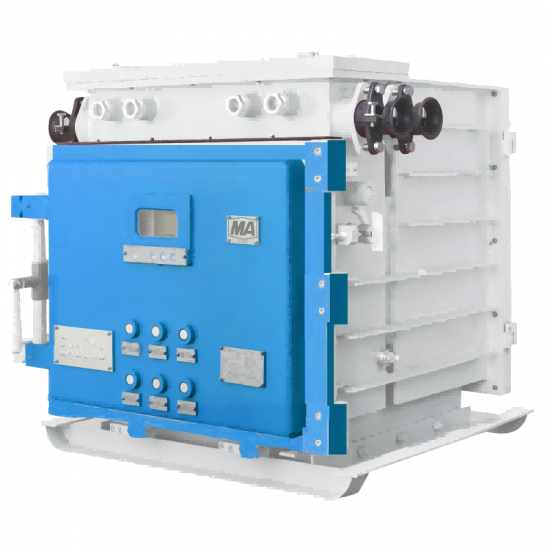

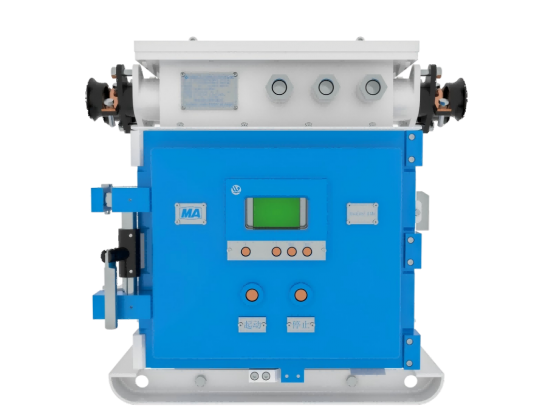

Взрывозащищенное и искробезопасное интегрированное устройство освещения и сигнализации для горнодобывающей промышленности

1. Введение

Интегрированное устройство защиты от освещения и сигналов ZJZ2-10/1140(660)M предназначено для использования в подземных угольных шахтах, содержащих угольную пыль и взрывоопасные газы (метан). Оно управляет электропитанием осветительного и сигнального оборудования, рассчитанного на напряжение 127 В, с входным напряжением 50 Гц, 1140 В или 660 В.

2. Основные характеристики
В этом устройстве в качестве управляющего ядра используется высокопроизводительный микрокомпьютер, обеспечивающий мониторинг рабочего состояния интегрированной системы защиты в режиме реального времени. Защитное устройство работает под управлением операционной системы LINUX и использует периферийные микросхемы военного класса. Благодаря модульной аппаратной конструкции и уникальным программным алгоритмам оно демонстрирует высокую помехоустойчивость, надежную работу и высокую чувствительность защиты.
Устройство оснащено удобным человеко-машинным интерфейсом с отображением на вьетнамском языке. Функционал включает в себя управление меню, авторизацию по паролю, защиту от неправильных действий, возможности запроса и изменения данных, а также хранение данных в памяти ошибок. Устройство предлагает различные коммуникационные функции, такие как RS-485, Ethernet, Bluetooth, Wi-Fi, портативное терминальное приложение (опционально, требуется интеграция с системой мониторинга электропитания) и сенсорное NFC-подключение (опционально), обеспечивая гибкие возможности подключения и связи.

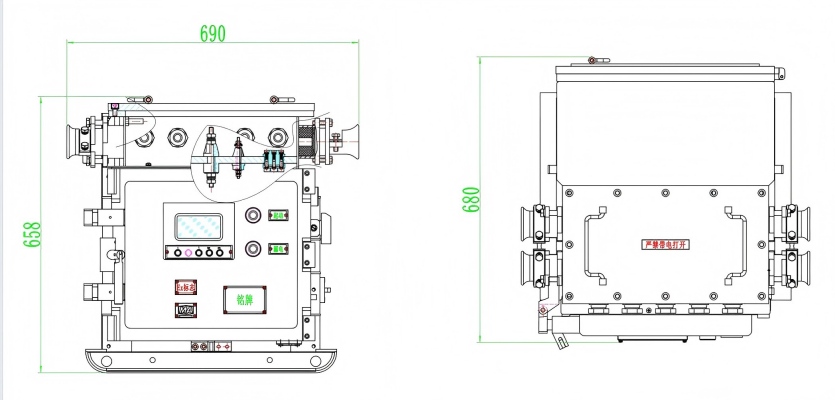

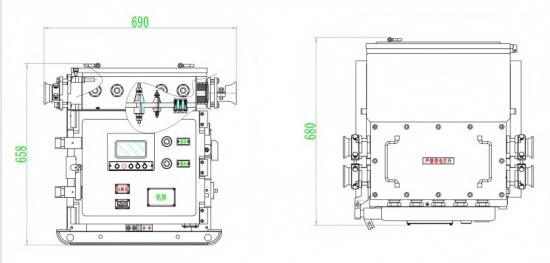

3. Структурные характеристики
Основной отсек интегрированного устройства защиты от молний и сигналов состоит из двух камер: камеры сухого трансформатора и камеры управления.

4. Основные технические параметры
4.1 Главный трансформатор

• Номинальная мощность: 10 кВА
• Номинальное напряжение: 1140, 660 / 127 В (холостой ход 133 В).
• Номинальный ток: 5,0 (8,7) / 43,4 А
• Допустимое повышение температуры: 75°C
• Класс теплоизоляции: E
