Взрывозащищенный и искробезопасный видеорегистратор и дисплей для горнодобывающей промышленности, работающий с жесткими дисками.

1. Введение

Взрывозащищенный и искробезопасный видеорегистратор/дисплей для жестких дисков XJ127YL для горнодобывающей промышленности. Это специализированное взрывозащищенное терминальное устройство, предназначенное для систем видеонаблюдения в подземных угольных шахтах, отвечающее за обработку, хранение и отображение видео. В основном оно используется в таких условиях, как зоны транспортировки в наклонных шахтах, забои и подземные диспетчерские пункты. Это оборудование обеспечивает основные функции, включая видеозапись, сегментацию изображения на нескольких экранах и поддерживает оптическую/электрическую передачу сигналов по Ethernet.

2. Основные характеристики

Взрывозащищенный и искробезопасный видеорегистратор/дисплей на жестком диске XJ127YL для горнодобывающей промышленности оснащен ЖК-панелью с разрешением 1920×1080, обеспечивающей четкое и детализированное изображение. Это обеспечивает техническую поддержку при работе с потенциальными опасностями и анализе причин аварий в подземных угольных шахтах. Устройство подходит для использования во взрывоопасных средах, содержащих метан или другие горючие газы, которые обычно встречаются в угольных шахтах с высоким риском взрыва.

3. Принцип работы и конструктивные особенности
Монитор питается от источника переменного тока 127 В и включает в себя встроенный видеорегистратор с жестким диском. Регистратор передает захваченные электрические сигналы по кабелям на дисплей, который затем формирует соответствующее видеоизображение.

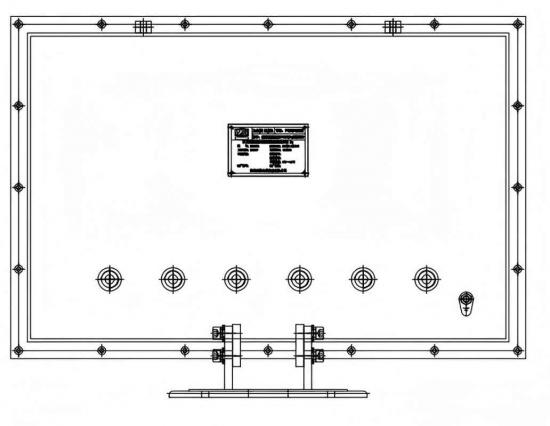

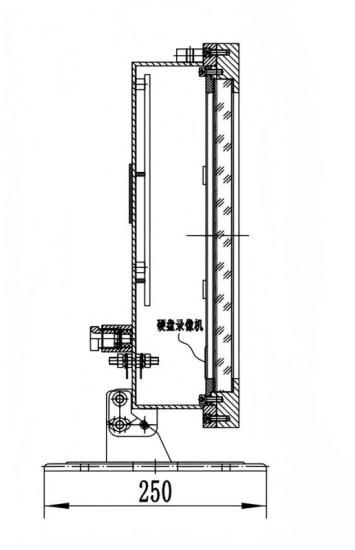

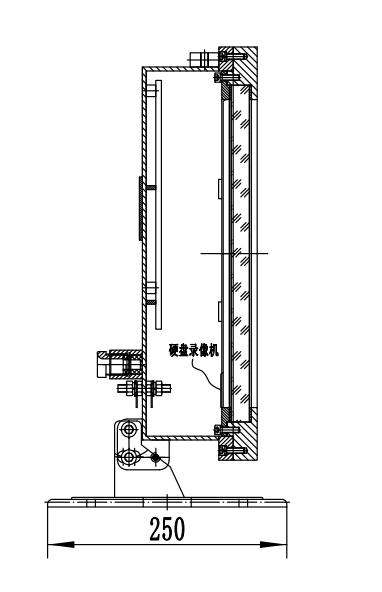

В конструктивном отношении устройство состоит из платы управления питанием, ЖК-панели, видеорегистратора с жестким диском и накопителями, взрывозащищенного корпуса и монтажного основания. ЖК-панель надежно размещена внутри взрывозащищенного корпуса и видна через окно из закаленного стекла.

4. Электрические характеристики

4.1 Входная мощность
Рабочее напряжение: AC127В
Полная потребляемая мощность: ≤200 ВА

4.2 Параметры отображения

• Размер дисплея: 24 дюйма
• Горизонтальное разрешение: ≥500 ТВЛ
• Разрешение: 1920 x 1080
• Соотношение сторон: 16:9
• Горизонтальное разрешение воспроизведения: ≥300 ТВЛ

• Количество интерфейсов: 7 каналов
• Метод передачи: TCP/IP
• Скорость передачи данных: 10/100/1000 Мбит/с (автоматическое согласование).
• Максимальная дальность передачи: 50 м.

• Количество интерфейсов: 6 каналов
• Метод передачи: TCP/IP (длина волны: 1310 нм)
• Скорость передачи: 1000 Мбит/с
• Мощность передаваемого оптического сигнала: от -15 дБм до 0 дБм
• Чувствительность приемника: < -25 дБм
• Максимальная дальность передачи: 20 км

4,5 Номинальная емкость хранилища: 8 ТБ (механический жесткий диск)

4.6 Количество поддерживаемых входов для камер: 16 каналов.

• Поддерживает передачу оптических и электрических сигналов Ethernet.
• Способна осуществлять запись и хранение видео в реальном времени.
• Включает в себя элементы управления воспроизведением, такие как поиск по временной шкале, перемотка вперед/назад, воспроизведение/пауза и просмотр видео.
• Использует цветную ЖК-панель, способную отображать монохромные и цветные изображения. Поддерживает гибкое переключение видеокомпозиций, позволяя отображать один канал или одновременно несколько экранов в конфигурациях с 4, 9 или 16 разделенными экранами.

5. Вес: ≤ 62 кг

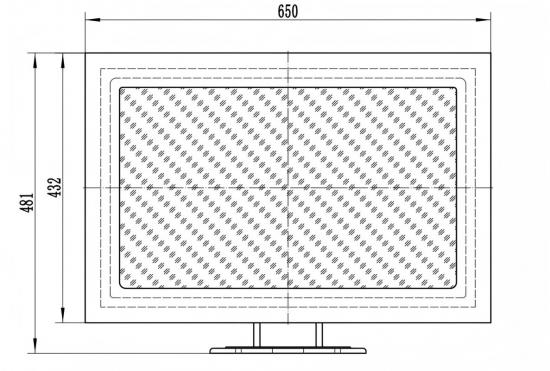

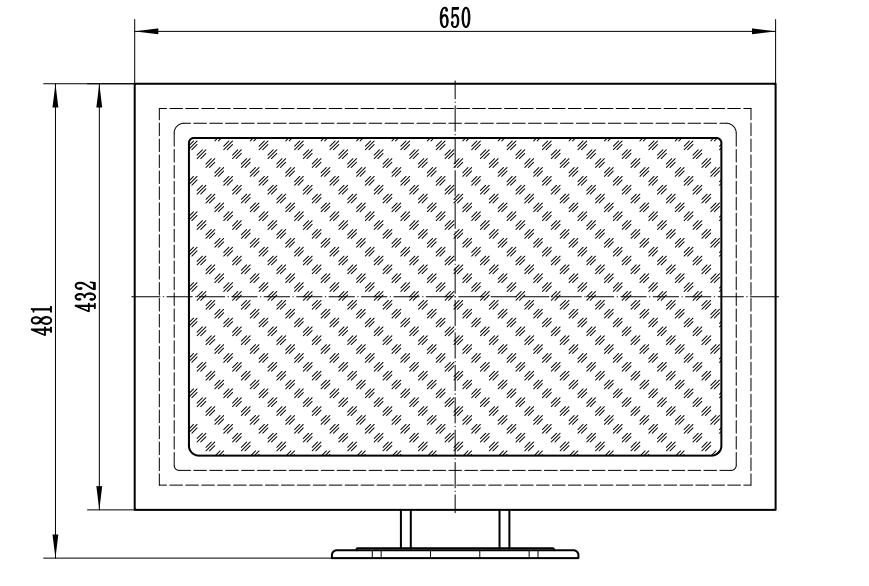

6. Размер: 650х250х481 (мм)
