Двойной блок питания, двухчастотный преобразователь частоты, серия вентиляторов

Название продукта

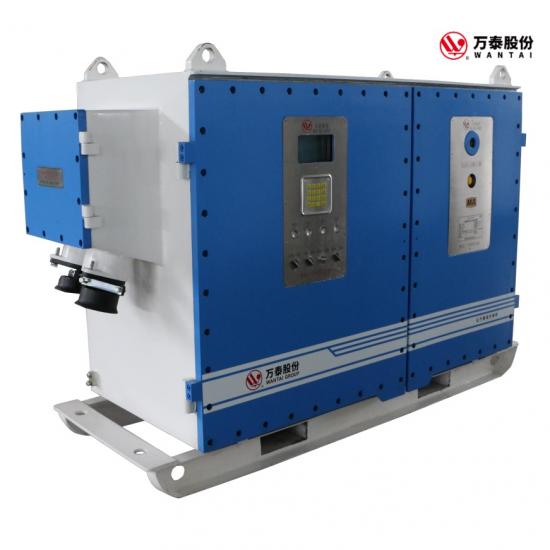

Взрывозащищенный и искробезопасный двойной источник питания и двойной преобразователь частоты регулятор скорости для вентиляторов

Номинальное входное напряжение (В)

660В 、 1140В;50Гц

Колебание напряжения:±15%Колебание частоты:±2,5%

Номинальные выходные характеристики

Трехфазный переменный ток 0~660 В, 0~1140 В, 0,5~50 Гц

Перегрузочная способность

150% номинального тока в течение 60 с; 200% номинального тока в течение 3 с

форма управления двигателем

Асинхронный двигатель, синхронный двигатель с постоянными магнитами, синхронный электрический барабан с постоянными магнитами

Диапазон настройки частоты

0~50Гц (по умолчанию 30)

Метод контроля

Модуляция

SVPWM - векторная широтно-импульсная модуляция пространства

Диапазон выходных частот

Значение ручной настройки 0~50 Гц, значение настройки связи 0~50 Гц, значение аналоговой настройки 0,5~50 Гц

Метод управления двигателем

Управление вектором, управление VF

0,1 Гц (аналоговый), 0,01 Гц (связь)

Режим ускорения

S-образное ускорение

Зонд

Тип зонда

Искробезопасный тип, выходной частотный сигнал, диапазон частот 200-1000 Гц,

соответствует концентрации газа 0-4,5%, амплитуда выходного напряжения составляет 5 В.

Положение зонда

Расположение рабочей зоны TI, расположение централизованного канала T2 и расположение выпускного канала T3.

Операция

контроль

режим

Схема вентиляции

Если положение TI не превышает стандартное значение, вентилятор автоматически включает вентиляцию в соответствии с концентрацией газа в положении T3.

При увеличении концентрации Т3 выходная частота уменьшается (до установленной вручную точки частоты),

При снижении концентрации Т3 выходная частота увеличивается до 50 Гц.

Газ режим выхлопа

Если положение T3 не превышает норму, вентилятор автоматически выпускает газ в соответствии с концентрацией газа в положении T1.

Когда концентрация T1 увеличивается, выходная частота увеличивается (как можно ниже)

как вручную заданная точка частоты),

При уменьшении концентрации ТИ выходная частота уменьшается (до 50 Гц).

Ручной режим

Преобразователь частоты работает на частоте, заданной вручную, и на него не влияют данные обнаружения газового зонда.

Защита зонда

При обнаружении неисправности газового зонда срабатывает сигнализация и автоматически заменяет положение T3 на положение T2.

Если обнаружены две неисправности датчика, сообщается об одной неисправности датчика.

Отображать

Рабочий статус

Текущий режим работы, концентрация обнаружения зонда, текущая рабочая частота.

Отображение неисправности

Неисправность газового зонда, неисправность преобразователя частоты, защита от перенапряжения, перегрузки по току, потеря выходной фазы.

Переключение активный/резервный режим

При использовании двух источников питания одна группа становится главной машиной, а другая автоматически становится резервной.

Когда один из инверторов нажимает кнопку запуска, он автоматически становится хостом. Когда этот инвертор останавливается или выходит из строя, другой инвертор автоматически запускается с 0. Когда необходимо остановить всю машину, кнопки остановки

Кнопки mainmachine и standby machine необходимо нажимать одновременно.
