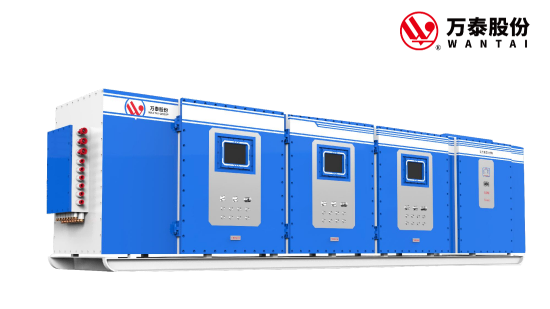

Взрывозащищенный преобразователь частоты с функцией преобразования напряжения (высокое напряжение)

Преобразователь частоты (или частотно-регулируемый привод (ЧРП)) — это электрическое устройство, преобразующее ток одной частоты в ток другой частоты. Напряжение обычно одинаково до и после преобразования частоты. Преобразователи частоты обычно используются для регулирования скорости двигателей, используемых для привода насосов и вентиляторов.

марка:
WANTAI
пункт №.:
BPBJV-1250/10/3.3
оплата:
T/T
происхождение продукта:
China
цвет:
Blue&White
порт доставки:
Shanghai
Время выполнения：
60 Days

запрос сейчас

информация о продукте

Введение в продукт
Взрывозащищенный и искробезопасный высоковольтный преобразователь частоты серии BPBJV для горнодобывающей промышленности в основном используется в угольных шахтах с взрывоопасными средами, такими как угольная пыль и газ. В качестве устройства регулирования скорости преобразования частоты для двигателей переменного тока он подходит для асинхронных двигателей и синхронных двигателей с постоянными магнитами. Он обладает такими характеристиками, как большой пусковой момент, высокая точность регулирования скорости, большое расстояние подачи питания, энергосбережение и высокая эффективность, безопасность и надежность.
Преобразователь частоты использует топологию «единичного многоуровневого ряда», режим прямого входа и выхода «высокий-высокий» и использует технологию мультиплексирования с фазовым сдвигом для снижения гармоник на входе и снижения гармонического загрязнения электросети. Выходное напряжение каждой фазы формируется несколькими силовыми блоками посредством модуляции и суперпозиции формы волны SVPWM, что снижает гармоническое содержание выходного напряжения и скорость изменения dv/dt выходного напряжения, что позволяет осуществлять работу источника питания на большом расстоянии между инвертором и двигателем нагрузки.

Этот продукт подходит для тяжелого пуска и регулирования полной скорости скребковых конвейеров, перегрузочных машин, дробилок и другого оборудования с номинальным напряжением 3,3 кВ, 6 кВ и 10 кВ. Он также может использоваться для ленточных конвейеров, водяных насосов, синхронных машин с постоянными магнитами и других нужд. Случай регулирования скорости преобразования частоты.

Функции

Он использует усовершенствованную технологию управления широтно-импульсной модуляцией с пространственным вектором SVPWM, обеспечивающую большой выходной крутящий момент, 150% номинального крутящего момента может быть достигнуто при частоте 0,5 Гц, а максимальный выходной крутящий момент может достигать 220%.
Преобразователь частоты использует топологию «многоуровневого последовательного блока», режим прямого входа и выхода «высокий-высокий» и снижает гармоники на входе с помощью технологии фазового мультиплексирования, что снижает гармоническое загрязнение электросети.
Выходное напряжение формируется из нескольких последовательно соединенных блоков питания, которые модулируются и накладываются друг на друга с помощью сигналов SVPWM, что снижает гармонические составляющие выходного напряжения и скорость изменения выходного напряжения dv/dt, что позволяет добиться полного отсутствия гармоник, а выходной кабель может иметь длину до 5000 метров.
Технология асимметричного механического байпаса: если силовой блок в трех фазах выходит из строя, механически шунтируется только неисправный блок, а путем изменения угла фазного напряжения генерируемое линейное напряжение трех фаз поддерживается симметричным на 120° и равным по амплитуде.
Основной блок имеет конструкцию с выдвижным ползунком, которую можно легко заменить. Конструкция безболтовой застежки позволяет модулю IGBT, выпрямительному диоду и другим нагревательным компонентам напрямую прикрепляться к плате для охлаждения. Нет необходимости во внутренней системе охлаждения циркуляционной водой, что повышает стабильность системы. Нет необходимости ждать серии внутренних защит от циркуляции, таких как обнаружение концентрации ионов воды, что повышает безопасность и стабильность.
Превосходные функции подавления перегрузки по току и перенапряжения позволяют избежать частых отказов и отвечают требованиям сложных условий эксплуатации.
Встроенная система контроля изоляции может отслеживать состояние изоляции между инвертором и двигателем в режиме реального времени для обеспечения эффективной защиты от утечек.
Благодаря функции автоматической балансировки мощности он может обеспечить точное распределение нагрузки, а дисбаланс мощности составляет менее 2%.
Интерфейс дисплея полностью на китайском (английском) языке, матричная клавиатура, искробезопасная конструкция, безопасность и надежность.
Внешний искробезопасный порт Ethernet удобен для отладки программ и передачи данных.
Преобразователь частоты имеет интерфейсы связи, такие как Ethernet, оптоволокно, RS485 и т. д., которые соответствуют стандартным требованиям к связи интеллектуальных шахт.

★Многопараметрический сбор данных: оборудование может собирать более 80 электрических параметров, таких как напряжение, ток, мощность и гармонические данные в режиме реального времени; взаимодействовать с промышленной платформой больших данных для автоматического создания исторических кривых трендов тока, напряжения, мощности и другого нагрузочного оборудования; сравнивать и анализировать потребление энергии в разных регионах и периодах для достижения точного управления потреблением энергии.
★Прогностическое обслуживание оборудования: на основе анализа различных электрических параметров нагрузочного оборудования промышленная платформа больших данных используется для построения модели прогнозирования отказов оборудования, своевременного анализа состояния работы оборудования и приоритетности обслуживания оборудования, а также реализации функции прогностического обслуживания нагрузочного оборудования.
★Поддержка нескольких интерфейсов связи: интерфейс 485, интерфейс Ethernet, Wi-Fi, 5G, 4G и другие интерфейсы связи; поддержка Modbus, MOTT, Http, IEC-60870 и других протоколов связи.

Технические параметры

Название продукта	Взрывозащищенный и искробезопасный двойной источник питания и двойной преобразователь частоты регулятор скорости для вентиляторов
Номинальное входное напряжение (В)		6000В,10000В;50Гц
Номинальное входное напряжение (В)		Колебание напряжения:±15% Колебание частоты:±2,5%
Номинальные выходные характеристики		Трехфазный переменный ток 0~3300 В, 0~6000В, 0~10000В, 0,5 ～ 50 Гц
Перегрузочная способность		150% номинальный ток в течение 60 с; 200% номинальный ток в течение 3 с
Управление двигателем		Асинхронный двигатель, синхронный двигатель с постоянными магнитами, синхронный электрический барабан с постоянным магнитом
	Модуляция	SVPWM - векторная широтно-импульсная модуляция пространства
	С метод контроля	Контроль векторов, Управление ВЧ
М контроль ain	Компенсация скольжения	Диапазон автоматической компенсации скольжения: 0~150%, Точность стабилизации скорости в разомкнутом контуре 0,5%, Точность стабилизации скорости в замкнутом контуре 0,02%
	С несущая частота	Самонастройка на основе внутренней температуры, диапазон ручной регулировки 0,7~16 кГц
	Ускорение и кривая замедления	Два типа кривых: прямая линия и произвольная S-образная кривая; семь раз ускорения (многоступенчатая скорость)
Отображать	Отображение операции отображения	Номинальная частота, выходная частота, Напряжение, текущий, власть, скорость двигателя, скорость нагрузки, и т. д.
Отображать	Отображение статуса неисправности	Перенапряжение, пониженное напряжение, перегрузка по току, перегрузка, перегрев, потеря фазы, короткое замыкание, ларек, утечка, и т. д.
Торможение	Метод торможения	Торможение с обратной связью, округ Колумбия торможение
Торможение	Б крутящий момент	150% (до 220%)
Основная операция управления	Пусковой крутящий момент	Более чем 150%, Крутящий момент при нулевой скорости регулируется от 0 до 100%
	Диапазон регулирования скорости	Открытый контур1:100, замкнутый контур 1:1000 (относительная номинальная скорость)
	П контроль процесса	Встроенный ПИД-регулятор может образовывать замкнутую систему управления через различные датчики.
	Автоматическая регулировка напряжения	При изменении напряжения в сети, он может автоматически и соответствующим образом изменять базовую частоту для защиты нагрузочной способности двигателя.
	Настройка частоты	Цифровая настройка, аналоговая настройка, настройка панели управления, настройка последовательной связи, настройка баланса мощности
	Дана команда «Выполнить»	Панель управления дана, внешний терминал дана, последовательная связь дана
	Аналоговый ввод/вывод	0~10 В, 4~20 мА
Операция контроль функция	Д цифровой вход	12 программируемых входов для управления на дальнем/ближнем расстоянии, вращения вперед/назад, старт/стоп, и предустановленная скорость
	Аналоговый выход	Скорость, нагрузка, биполярная нагрузка, и переменные ПИД могут быть подключены к внешним приборам
	Тип коммутационного выхода	10 релейные выходы (контакты 250В/10А)
	Переключение выходного сигнала	Операционный выход, выход неисправности, вывод состояния дистанционного управления
	Функция коммуникации	Modbus-rtu, Modbus-tcp
У мудрец среда	Область применения	Опасные места с газом, угольная пыль и взрывоопасный газ
	Высота	Высота не менее -1500м и не более 2000м. (выше этой высоты, (требуется снижение номинальных характеристик)
	А температура окружающей среды	-20℃~40℃
	Относительнаявлажность	5%~95% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ (без конденсации)
Защитная функция		Перенапряжение, пониженное напряжение, перегрузка по току, перегрузка, перегрев, потеря фазы, короткое замыкание, ларек, утечка, и т. д.
Знаки взрывозащиты		Exdb[ib Мб]l Мб
С метод охлаждения		Охлаждение циркулирующей водой (или внешнее водяное охлаждение)
