Герметичный и искробезопасный источник питания постоянного тока с регулируемым напряжением для горнодобывающей промышленности

1. Введение

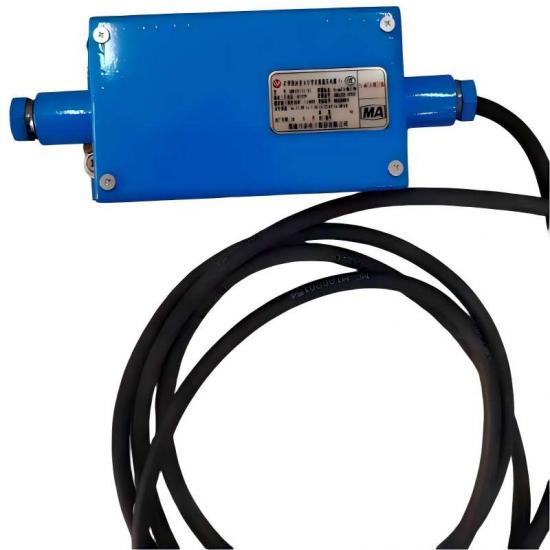

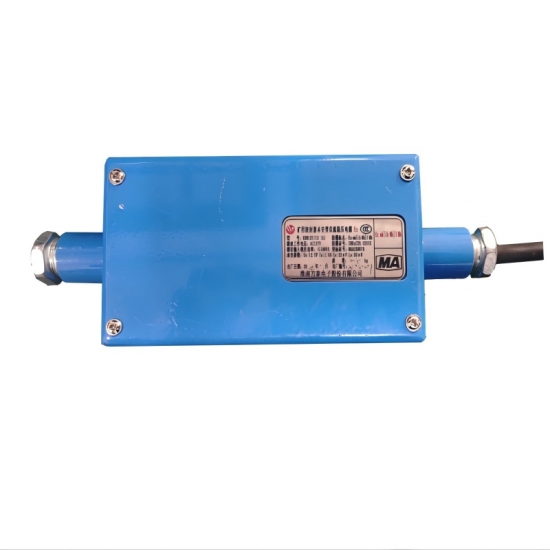

KDW127/12(A) — герметичный и искробезопасный источник питания постоянного тока с регулируемым напряжением (далее — блок питания), предназначенный для использования в условиях наличия взрывоопасных газов в подземных угольных шахтах. Он подходит для питания различных типов искробезопасного горнодобывающего оборудования.

Вес: ≤3 кг

Размер: 262х90х65 (мм)

2. Принцип и функции
Устройство принимает на вход переменное напряжение 127 В и выдает на выход постоянное напряжение 12 В. Оно оснащено функциями ограничения тока и защиты от короткого замыкания, а также может автоматически восстанавливаться после устранения неисправности.

3. Основные технические характеристики
3.1 Параметры источника переменного тока
Питание от сети переменного тока: 127 В

3.2 Искробезопасные выходные параметры
Uo: 12,5 В постоянного тока Io: 1,8 А Co: 22 мкФ Lo: 50 мкГн

3.3 Характеристики источника питания
Номинальное рабочее напряжение: переменный ток 127 В (диапазон 75% – 110%).
Номинальная потребляемая мощность: ≤ 100 ВА

• Номинальное выходное напряжение: 12 В постоянного тока
• Номинальный выходной ток: 1,7 А
• Максимальное выходное напряжение: ≤ 12,5 В
• Значение срабатывания защиты от перегрузки по току: ≤ 1,8 А
• Ток короткого замыкания: < 100 мА
• Отклонение выходного напряжения: < 5%
• Регулирование нагрузки: < 5%
• Регулировка лески: < 5%
• Пиковые пульсации и шум: ≤ 250 мВ
