марка:
WANTAIпункт №.:
Low-voltage Seriesзаказ (минимальный заказ):
1оплата:
T/Tпроисхождение продукта:
Chinaцвет:
Blueпорт доставки:
ShanghaiВремя выполнения：
90 Daysмасса：
0.5T-3.0T1. Знакомство с продуктом

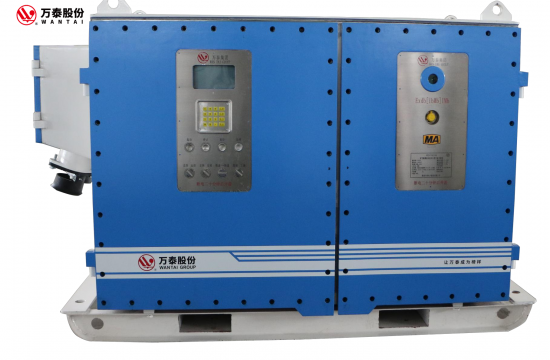

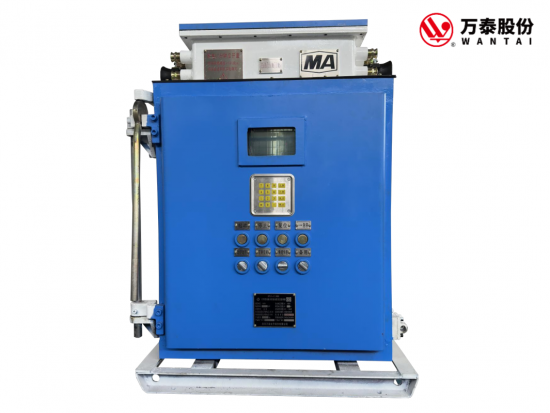

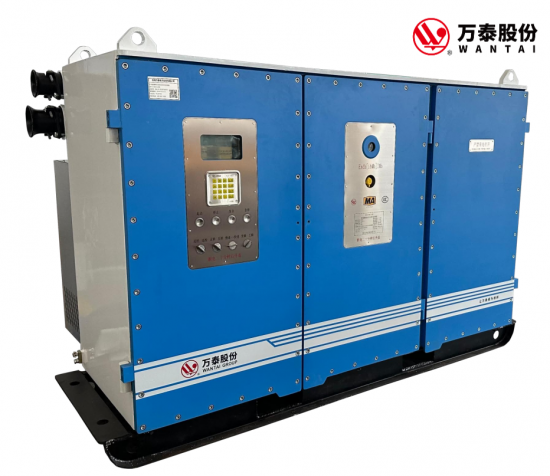

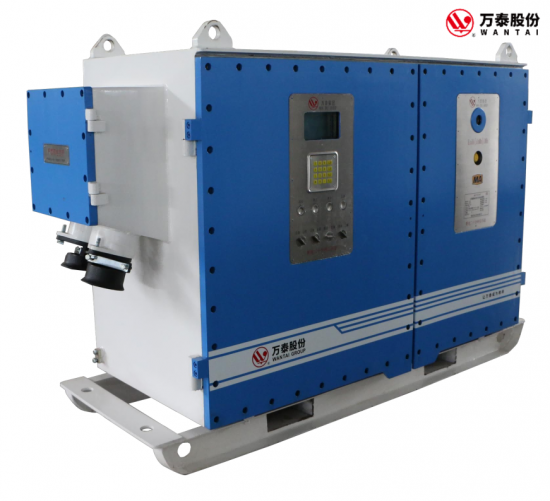

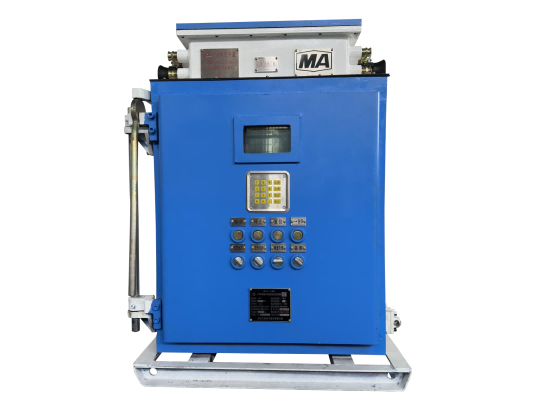

1140 В или 660 В взрывозащищенный и искробезопасный преобразователь частоты переменного тока для горнодобывающей промышленности в основном используется в угольных шахтах с взрывоопасными опасными средами, такими как угольная пыль и газ. В качестве регулятора скорости преобразования частоты для двигателей переменного тока он подходит для асинхронных двигателей и синхронных двигателей с постоянными магнитами. Он имеет функцию запуска и вращения. Он имеет характеристики большого крутящего момента, высокой точности регулирования скорости, большого расстояния подачи питания, энергосбережения и высокой эффективности, безопасности и надежности.
Инверторный блок этой серии 1140 В использует трехуровневую топологию типа NPC, которая обладает такими преимуществами, как большая выходная мощность, высокое выходное напряжение, небольшое количество скачков напряжения и импульсов, а также низкий уровень гармоник выходного тока.
Его можно широко использовать в подземных лебедках угольных шахт, ленточных конвейерах, скребковых конвейерах, дробилках, перегрузочных машинах, лифтах, водяных насосах, эмульсионных насосах, угольных питателях и другом оборудовании.
2.
Функции
● Благодаря усовершенствованному управлению широтно-импульсной модуляцией с пространственным вектором SVPWM выходной крутящий момент велик, 150% номинального крутящего момента может быть достигнуто при 0,5 Гц, а максимальный выходной крутящий момент может достигать 220%.
● Преобразователь частоты использует трехуровневую инверторную топологию с малыми входными и выходными гармониками, что соответствует требованиям стандартов ЭМС; встроенный выходной фильтр снижает нагрузку на изоляцию двигателя, а выходной кабель может иметь длину до 3000 метров.
● Превосходные функции подавления перегрузки по току и перенапряжения позволяют избежать частых отказов и отвечают требованиям сложных условий работы.
● Встроенная система контроля изоляции может отслеживать состояние изоляции между инвертором и двигателем в режиме реального времени для обеспечения эффективной защиты от утечек.
● Функция адаптивной балансировки мощности может обеспечить точное управление распределением нагрузки, а дисбаланс мощности составляет менее 2%.
● Встроенный ПИД-регулятор может согласовывать работу с различными датчиками для формирования замкнутого контура управления.
● Полностью китайский интерфейс дисплея, матричная клавиатура, искробезопасная конструкция, безопасно и надежно
● Внешний искробезопасный порт Ethernet для облегчения отладки программ и передачи данных
● Соответствовать требованиям к коммуникациям интеллектуальных шахт и иметь стандартные интерфейсы связи
★ Сбор многопараметрических данных: оборудование способно собирать в режиме реального времени более 80 электрических параметров, таких как напряжение, ток, мощность и гармонические данные; оно взаимодействует с промышленной платформой больших данных для автоматического создания исторических кривых трендов, таких как ток, напряжение и мощность нагрузочного оборудования; в зависимости от разных регионов, сравнительный анализ потребления энергии в разные периоды для достижения точного управления потреблением энергии.
★ Прогностическое обслуживание оборудования: на основе анализа различных электрических параметров нагрузочного оборудования промышленная платформа больших данных используется для построения модели прогнозирования отказов оборудования, а рабочее состояние оборудования и приоритетность обслуживания оборудования своевременно анализируются для реализации функции прогностического обслуживания нагрузочного оборудования.
★ Поддержка нескольких интерфейсов связи: интерфейс 485, интерфейс Ethernet, Wi-Fi, 5G, 4G и другие интерфейсы связи; поддерживает Modbus, MQTT, HTTP, IEC-60870 и другие протоколы связи.
3. Технические параметры
|
Продукт имя |
Огнестойкий и по сути безопасный двойной власть поставлять и двойной частота преобразователь скорость контр оллер для вентиляторы |
|
|
Оценено вход напряжение(В) |
AC660V,AC1140V;50Hz |
|
|
Колебание напряжения:±15%Колебание частоты:±2,5% |
||
|
Номинальный выходной характер истика |
Трехфазный переменный ток 0~660 В, переменный ток 0~1140 В, 0,5~50 Гц (частота до до 400 Гц) |
|
|
Перегрузочная способность |
150% номинального тока для 60-е;200% рейтинг текущий для 3с |
|
|
Форма двигателя управления |
Асинхронный двигатель, синхронный двигатель с постоянными магнитами, постоянный энтом магнит синхронный электрический барабан |
|
|
Форма двигателя управления |
Асинхронный двигатель, синхронный двигатель с постоянными магнитами, постоянный энтом магнит синхронный электрический барабан |
|
|
|
Модуляция |
SVPWM пространственный вектор ШИМ модуляция |
|
С метод контроля |
Контроль векторов, ВФ контроль |
|
|
М айн контроль |
Точность частоты |
Цифровая настройка:максимум fr частота ×±0,1%;аналоговая настройка:максимум частота ×±0,5% |
|
Ф разрешение частоты |
Цифровая настройка: 0,01 Гц; Аналоговая настройка: Максимальная частота × ±0,1% |
|
|
Компенсация скольжения |
Диапазон автоматической компенсации скольжения: 0~150%, скорость разомкнутого контура стабильность точность 0,5%, скорость замкнутого контура стабильность точность 0,02% |
|
|
С перевозчик частота |
Самонастройка на основе внутренней температуры, ручная регулировка стол диапазон 0,7~16 кГц |
|
|
Ускорение и г ускорение изгиб |
Два типы кривых: прямая линия и произвольный S-образная кривая; Семь ускорение н раз (многоступенчатый скорость) |
|
|
|
Отображать операция отображать |
Номинальная частота, выходная частота, напряжение, ток, мощность, скорость двигателя, нагрузка ставка и т.д. |
|
Отображение статуса неисправности |
Перенапряжение, пониженное напряжение, перегрузка по току, перегрузка, перегрев, потеря фазы, короткий схема, ларек, утечка, и т. д. |
|
|
Показывать |
Метод торможения |
Торможение с обратной связью, DC br акинг |
|
торможение крутящий момент |
150%(вверх к 220%) |
|
|
Тормоз |
Начиная крутящий момент |
Более 150%, ноль скорость крутящий момент является регулируемый от Ото 100% |
|
Контроль скорости диапазон |
Открыть петля1:100,закрыта петля 1:1000(относительно) е рейтинг скорость) |
|
|
процесс контроль |
Встроенный ПИД-регулятор может образовывать замкнутый контур контроль система через вари ous передатчики |
|
|
Автоматическое напряжение корректирование |
При изменении напряжения в сети он может автоматически и соответствующим образом изменять основная частота к защищать the мотор нагрузка ок миролюбие. |
|
|
Частота параметр |
Ди гитальная настройка, аналоговая настройка, настройка панели управления, последовательная связь н параметр, настройка баланса мощности |
|
|
Выполнить команду данный |
С панель управления дана, внешний термин финал дан, последовательная связь давать н |
|
|
Аналоговый ввод/вывод |
0~10В,4 ～ 20мА |
|
|
Основной контроль операция |
Д цифровой вход |
10 программируемых входов для достижения дальнего/ближнего управление, вращение вперед/назад, запуск/остановка и предварительная настройка скорость |
|
Аналоговый выход |
Скорость, нагрузка, биполярная нагрузка и переменные ПИД могут все будут конне цитируемый к внешний инструменты |
|
|
Переключение выходного сигнала тип |
5 реле выходы (250В/10А) контакт тс) |
|
|
Переключение выходного сигнала |
Рабочий выход, выход неисправности, удаленный контроль вывод статуса |
|
|
Коммуникация функция |
Modbus-rtu,Modbus-tcp |
|
|
Использование среда |
Приложение объем |
Опасные места с газом, углекислым газом л пыль и взрывчатое вещество газ |
|
Высота |
Высота не менее-1500м и нет более чем 20 00м (над этот высота, снижение номинальных характеристик является требуется ред) |
|
|
А температура окружающей среды |
-20℃~40℃ |
|
|
Относительная влажность |
5%~95%RH (нет конденсация) |
|
|
Защитная функция |
Перенапряжение, пониженное напряжение е, перегрузка по току, перегрузка, перегрев, потеря фазы, короткий схема, ларек, утечка, и т. д. |
|
|
Знаки взрывозащиты |
Exdb[ib Мб]l Мб |
|
|
С метод охлаждения |
Охлаждение циркулирующей водой (или внешний вся вода поставлять охлаждение) |
|
4. Размер
|
Власть |
Размер (Д*Г*В) (мм) |
Вес(т) |
|
22 ～ 45кВт (Два Квадра нтс) |
900×800×1150 |
0,5 |
|
90~400 кВт (Два Квадранты) |
1682×1072×1305 |
1.5 |
|
90~400 кВт (четыре Квадранты) |
1950×1175×1305 |
1.9 |
|
315~500 кВт (Два Квадранты) |
1855×1175×1315 |
1.8 |
|
315~500 кВт (Четырехтактный) |
1855×1175×1315 |
2.2 |
|
500~710 кВт (четыре Квадранты) |
1990×1225×1300 |
2.0 |
|
500~710 кВт (четыре Квадранты) |
2250×1240×1480 |
2.5 |
|
800~1120 кВт (четыре квадранта) |
2462×1181×1444 |
2.5 |
|
800~1120 кВт (четыре Квадранты) |
2462×1181×1444 |
3.0 |
